LFP-chemie
Lithium-ijzerfosfaat biedt thermische stabiliteit, kobaltvrije cellen en een robuust ontwerp voor stationaire opslag.
Pylontech-assortimentModulaire laagspanningsopslag

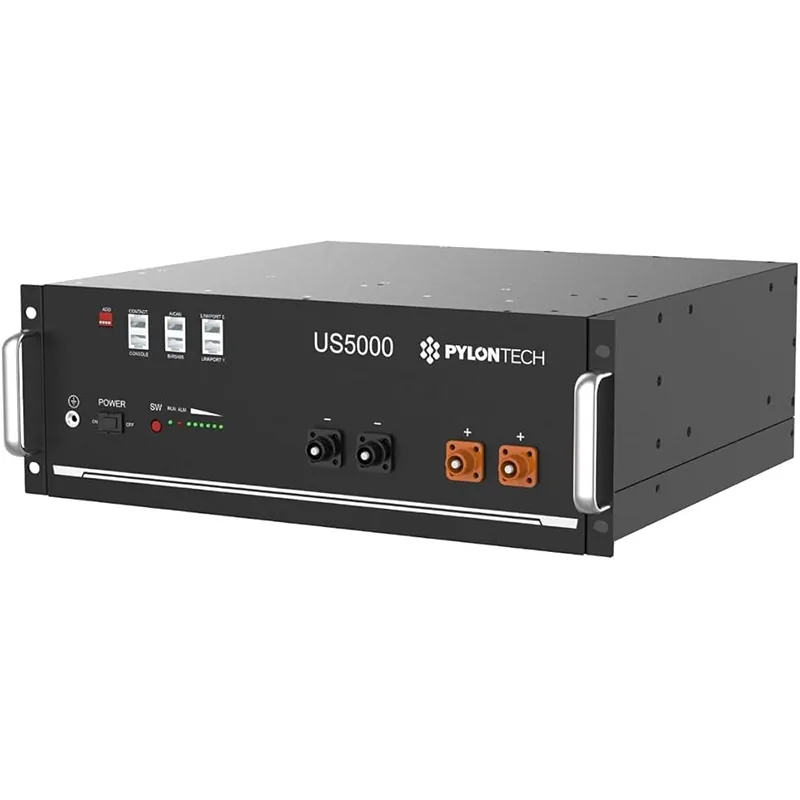

PYLONTECH US5000
Een compacte 48 V-rackaccu voor eigen verbruik, back-up en off-grid systemen, met geïntegreerd BMS en directe omvormercommunicatie.
- 4,8 kWh nominaal
- 4,56 kWh bruikbaar
- 48 V / 100 Ah
- 80 A nominaal
Eén intelligente module, een schaalbaar opslagsysteem
Elke US5000 combineert LFP-cellen, beveiliging en communicatie. Parallelle modules verhogen de energie, terwijl de masteraccu bedrijfsgrenzen met de compatibele omvormer uitwisselt.
- Opslaan4,8 kWh nominale energie per module
- BeveiligenHet BMS bewaakt cellen, stroom en temperatuur
- CommunicerenCAN en RS485 voor systeemintegratie
- UitbreidenParallelle modules vergroten de opslagcapaciteit
De basis voor professionele 48 V-systemen
95% bruikbare energie
4,56 kWh bruikbare energie uit 4,8 kWh nominaal helpt de geïnstalleerde capaciteit optimaal te benutten.
Rackformaat
De 442 mm brede module wordt in een geschikt rack, kast of op speciale Pylontech-beugels geplaatst.
Geïntegreerd BMS
Celspanning, stroom, temperatuur en laad- en ontlaadlimieten worden in elke module bewaakt.
Omvormercommunicatie
CAN en RS485 wisselen status en bedrijfsgrenzen uit met een goedgekeurde omvormer.
Modulair onderhoud
De parallelle architectuur maakt uitbreiding en service eenvoudig wanneer de ontwerpregels worden gevolgd.
US5000
Elektrische gegevens
- Nominale energie
- 4,8 kWh
- Bruikbare energie
- 4,56 kWh
- Nominale spanning
- 48 V
- Nominale capaciteit
- 100 Ah
- Laadspanning
- 52,5-53,5 V
- Ontlaadspanning
- 43,5-53,5 V
- Nominale laad-/ontlaadstroom
- 80 A
- Maximale laad-/ontlaadstroom
- 120 A gedurende 15 min
- Communicatie
- RS485 / CAN
Formaat en installatie
Een compacte rackmodule voor laagspanningsaccusystemen binnenshuis.
- Celchemie
- LFP / LiFePO4
- Afmetingen (B x D x H)
- 442 x 420 x 161 mm
- Nettogewicht
- 39,7 kg
- Bedrijfstemperatuur
- -10 tot +50 °C
- Beschermingsklasse
- IP20
- Installatie
- Rack, kast of speciale beugels
Dimensioneer beveiliging, kabels en omvormerinstellingen altijd voor de volledige accubank.
Neem de US5000 alleen in bedrijf met een goedgekeurd omvormerprofiel en communicatiekabel. Installatie, DC-beveiliging, aarding en firmwareconfiguratie moeten volgens de actuele handleidingen door een gekwalificeerde vakman worden uitgevoerd.
Flexibele opslag voor woningen en kleinzakelijke systemen
Zonne-opslag
Eigen verbruik
Slaat overdag overtollige zonne-energie op en levert deze wanneer het verbruik hoger is dan de PV-productie.
Back-upsysteem
Back-upvoeding
Houdt geselecteerde belastingen actief bij netuitval met een compatibele omvormer/lader en correct ontworpen omschakeling.
Off-grid ontwerp
Off-grid systemen
Bouwt een modulaire 48 V-bank voor afgelegen woningen, telecom en professionele locaties.
Capaciteit per aantal modules
Indicatieve totalen voor identieke US5000-modules in één correct ontworpen parallelgroep.
| Modules | Nominale energie | Bruikbare energie |
|---|---|---|
| 1 | 4,8 kWh | 4,56 kWh |
| 2 | 9,6 kWh | 9,12 kWh |
| 3 | 14,4 kWh | 13,68 kWh |
| 4 | 19,2 kWh | 18,24 kWh |
| 6 | 28,8 kWh | 27,36 kWh |
| 8 | 38,4 kWh | 36,48 kWh |
| 10 | 48 kWh | 45,6 kWh |
| 12 | 57,6 kWh | 54,72 kWh |
| 16 | 76,8 kWh | 72,96 kWh |
Systeemintegratie
Omvormercompatibiliteit is een systeembeslissing
De omvormer moet het US5000-protocol, de juiste CAN-kabel en de vereiste firmware ondersteunen. Victron publiceert een actueel integratiehandboek voor Pylontech US5000(B). Gebruik voor andere merken altijd de actuele compatibiliteitslijst en inbedrijfstellingsinstructies.
Open de Victron-integratiegidsOfficiële productinformatie en integratiegidsen
Pylontech-productgegevens
Actuele fabrikantpagina met elektrische, mechanische en bedrijfsgegevens van de US5000.
Productpagina openen
Pylontech-downloadcentrum
US5000-handleidingen, certificaten en regionale garantiedocumenten van Pylontech.
Downloads openenVictron-integratiegids
Compatibiliteit, CAN-aansluiting, firmware en dimensionering voor Victron-installaties.
Gids openenWereldwijde B2B-export
Offerte aanvragenOntwerpt u een US5000-accubank?
Stuur ons het omvormermodel, de benodigde bruikbare energie, piekbelasting, het installatieland en de gewenste autonomie. Wij controleren de architectuur en maken een exportofferte.
