Anwendungen
Für Dauer- und Intervallbetrieb ausgelegt, ist das SQFlex-System ideal für Wasserversorgungsanwendungen in abgelegenen Gebieten, wie:
• Dörfer, Schulen, Krankenhäuser und Einfamilienhäuser
• Landwirtschaftsbetriebe (Viehtränken, Feld- und Gewächshausbewässerung)
• Freizeitparks und Lernbauernhöfe (Bewässerungsanwendungen)
• Naturparks (Förderung von Oberflächenwasser)
• schwimmende Pumpeninstallationen zur Wasserförderung aus Teichen und Seen.
Motor
Der Motor wurde speziell für das SQFlex-System entwickelt und arbeitet nach dem Permanentmagnetprinzip mit integrierter Elektronikeinheit.
Die SQFlex 3"-Motorenbaureihe umfasst den MSF 3 mit mehreren maximalen Eingangsleistungen (P1): 300 W, 900 W, 1400 W und 2500 W.
Die Motordrehzahl beträgt 3000-10 700 min⁻¹ oder 500-3600 min⁻¹, je nach Motorgröße, Eingangsleistung und Last.
Der Motor ist in zwei Materialvarianten verfügbar: • MSF 3 ist die Standardversion aus Edelstahl DIN W.-Nr. 1.4301
• MSF 3 N ist aus Edelstahl DIN W.-Nr. 1.4401.
Der Motor hat drei interne Begrenzungen:
• maximale Eingangsleistung (P1)
• maximaler Strom von 8,4 A oder 12 A
• maximale Drehzahl von 10 700 min⁻¹ oder 3600 min⁻¹.
Die Pumpe erreicht ihre maximale Leistung, wenn eine dieser Grenzen erreicht wird.
Die Versorgungsspannung ist flexibel: Der Motor kann mit DC- oder AC-Spannung gespeist werden:
• 30-300 V DC, PE (100-300 V DC beim 2500-W-Motor)
• 1 x 90-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
Installation
Der modulare Aufbau von Pumpe und Motor erleichtert Installation und Wartung. Kabel und Endkappe mit Stecker sind mit Schrauben an der Pumpe befestigt und lassen sich austauschen.
Das SQFlex-System ist ein zuverlässiges Wasserversorgungssystem auf Basis erneuerbarer Energiequellen wie Solar- und Windenergie. Das SQFlex-System arbeitet mit einer SQF-Tauchpumpe.
Alle Pumpentypen sind in zwei Materialvarianten verfügbar:
• SQF ist die Standardversion aus Edelstahl DIN W.-Nr. 1.4301
• SQF-N ist aus Edelstahl DIN W.-Nr. 1.4401.
Trockenlaufschutz
Die SQF-Pumpe ist zum Schutz vor Schäden gegen Trockenlauf gesichert. Der Schutz wird über eine Wasserstandselektrode am Motorkabel aktiviert, 0,3 bis 0,6 m oberhalb der Pumpe, je nach Pumpentyp.
Die Elektrode misst den Übergangswiderstand zum Motormantel durch das Wasser. Sinkt der Wasserstand unter die Elektrode, stoppt die Pumpe. Die Pumpe startet automatisch fünf Minuten, nachdem der Wasserstand die Elektrode wieder überschreitet.
Fördermedien
Die SQF-Pumpen eignen sich für dünnflüssige, saubere, nicht aggressive und nicht explosive Medien ohne Feststoffpartikel oder lange Fasern.
pH-Wert: 5-9.
Medientemperatur: 0-40 °C.
Die Pumpe kann bei freier Konvektion (~ 0 m/s) bis maximal 40 °C betrieben werden.
Maximaler Sandgehalt: 50 g/m³ (50 ppm).
Ein höherer Sandgehalt verkürzt die Lebensdauer der Pumpe erheblich.
SQFlex Solar mit CU 200 und Niveauschalter
Das SQFlex Solar-System ermöglicht die Speicherung der Solarenergie in Form von Wasser in einem Tank.
SQFlex Solar-Systeme mit Wassertank werden zum Beispiel in folgenden Fällen eingesetzt:
• Wenn nachts eine Wasserversorgung benötigt wird.
• Wenn die Solarenergie für kurze Zeiträume nicht ausreicht, um die Pumpe anzutreiben.
• Wenn eine Reserve-Wasserquelle benötigt wird.
Vorteile:
In Kombination mit der CU 200 stoppt der Niveauschalter die Pumpe, wenn der Wassertank voll ist.
Die CU 200 zeigt Folgendes an:
• Wassertank voll (Niveauschalter aktiviert)
• Pumpenbetrieb
• Eingangsleistung.
Die CU 200 zeigt Betriebsstopps in folgenden Fällen an:
• Trockenlauf
• Wartung (siehe Steuereinheit CU 200 SQFlex)
• unzureichende Energieversorgung.
Weitere Vorteile:
• einfache Installation
• Wartung beschränkt auf die regelmäßige Reinigung der Solarmodule
• wenige Komponenten und einfacher Aufbau.
Hinweis: Die CU 200 arbeitet mit SQFlex bis 1400 W (SQF 1.2-3, SQF 2.5-2, ...). Die CIU 903 arbeitet mit jedem SQFlex bis 2500 W (SQF 5-70, ...).
SQFlex Solar mit Reservegenerator
In Zeiten begrenzter Solarenergie gewährleistet das SQFlex Solar-System eine zuverlässige Wasserversorgung.
Das System wird über die IO 101 an einen externen Reservegenerator angeschlossen.
Das System wechselt automatisch in den Generatorbetrieb, sobald der Generator startet.
Wird der Generator manuell gestoppt oder geht ihm der Kraftstoff aus, kehrt die IO 101 automatisch in den Solarbetrieb zurück.
Vorteile:
Das System sichert die Wasserversorgung während der Nacht oder in Zeiten unzureichender Solarenergie.
Weitere Vorteile:
• einfache Installation
• Wartung beschränkt auf die regelmäßige Reinigung der Solarmodule
• wenige Komponenten und einfacher Aufbau
• Flexibilität.
Das SQFlex-System kann in verschiedenen Kombinationen eingesetzt werden.
Die Anzahl der benötigten Solarmodule ermitteln Sie mit dem Auslegungstool im Grundfos Product Center, oder kontaktieren Sie uns.
In Zeiten begrenzter Solarenergie gewährleistet das SQFlex Solar-System eine zuverlässige Wasserversorgung.
Die Wasserversorgung wird durch Reservebatterien gesichert, die über den Laderegler an das System angeschlossen sind.
Das System wird wie in der folgenden Abbildung gezeigt angeschlossen.
• Die Energie liefern die Solarmodule, verschaltet für mindestens 60 V DC und höchstens 110 V DC.
• Die Energie der Solarmodule geht an einen 48-V-DC-Laderegler, der den Ladestrom der Batterien regelt.
• Vom Laderegler fließt die Energie zur Batteriebank, bestehend aus der passenden Anzahl in Reihe geschalteter Batterien für eine Ausgangsspannung von 48 V DC (nominal).
• Die Energie wird der Batteriebank entnommen und läuft über eine CU 200. Option: Eine IO 50 oder IO 101 kann installiert werden, um die DC-Spannung trennen zu können. Mit einer IO 101 lässt sich ein Generator in das System einbinden.
• Die Energie fließt von der CU 200 zur SQFlex-Pumpe.
Vorteile
Das System sichert die Wasserversorgung während der Nacht oder in Zeiten unzureichender Solarenergie.
Weitere Vorteile:
• einfache Installation
• Wartung beschränkt auf die regelmäßige Reinigung der Solarmodule
• wenige Komponenten und einfacher Aufbau
• Flexibilität.
Hinweis: Die CU 200 arbeitet mit SQFlex bis 1400 W. Die CIU 903 arbeitet mit jedem SQFlex bis 2500 W.
IO50
Die IO 50 ist speziell für solargespeiste SQFlex-Systeme konzipiert. Sie ermöglicht das manuelle Starten und Stoppen der Pumpe in einem SQFlex Solar-System und dient als Anschlusskasten, der alle erforderlichen Kabel zusammenführt.
IO101
Die IO 101 ist für solargespeiste SQFlex-Systeme konzipiert. Sie ermöglicht den Anschluss eines Reservegenerators bei unzureichender Solarenergie. Der Wechsel zwischen Solarenergie und Generator erfolgt manuell.
Wird der Generator manuell gestoppt oder geht ihm der Kraftstoff aus, kehrt die IO 101 automatisch zur Solarenergie zurück.
Die IO 101 dient als Anschlusskasten, der alle erforderlichen Kabel zusammenführt.

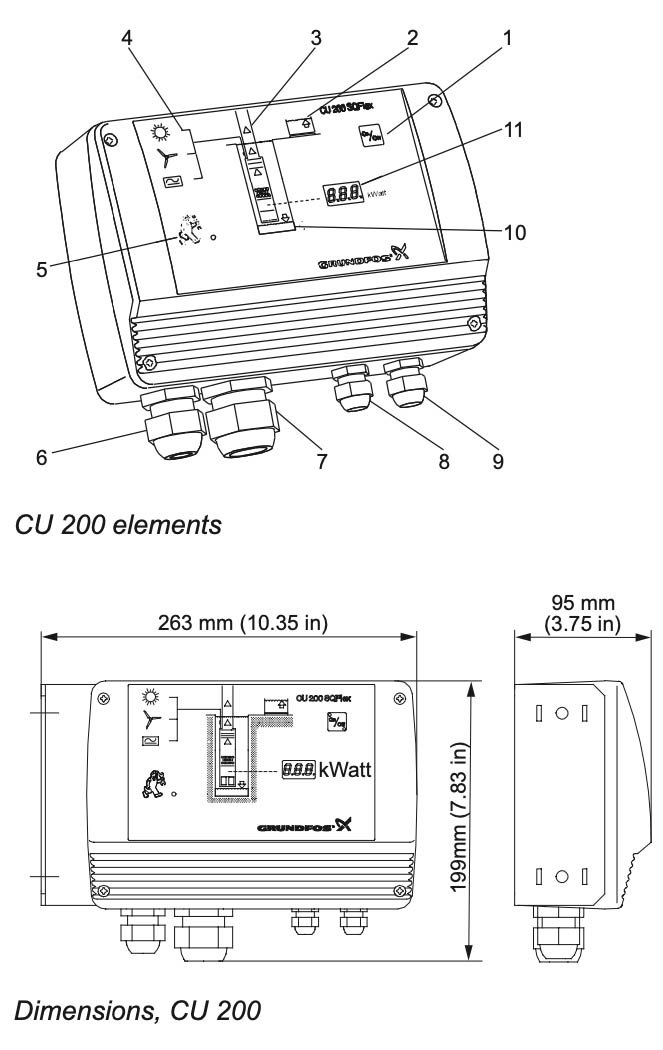

CU 200
Die CU 200 ist eine kombinierte Status-, Steuer- und Kommunikationseinheit für das SQFlex-System. Sie kann an einen Niveauschalter angeschlossen werden und ist für SQFlex bis 1400 W und maximal 8,4 A ausgelegt.
Die CU 200 verfügt über Kabeleinführungen für folgende Anschlüsse:
• Stromversorgung (Pos. 6)
• Pumpe (Pos. 7)
• Erdung (Pos. 8)
• Niveauschalter (Pos. 9).
Die Kommunikation zwischen CU 200 und Pumpe erfolgt über das Stromkabel. Dieses Verfahren heißt Power Line Communication und erfordert keine zusätzlichen Kabel zwischen CU 200 und Pumpe.
Starten, stoppen und setzen Sie die Pumpe mit der ON/OFF-Taste zurück (Pos. 1).
Die CU 200 übernimmt die Systemüberwachung und die Alarmanzeige.
Der Betrieb lässt sich über folgende Anzeigen überwachen:
• Wassertank voll (Niveauschalter) (Pos. 2)
• Pumpe in Betrieb (Pos. 3)
• Eingangsleistung (Pos. 11).
Die CU 200 zeigt folgende Alarme an:
• Trockenlauf (Pos. 10)
• Wartung erforderlich (Pos. 5):
• kein Kontakt mit der Pumpe - Überspannungsschutz
• Übertemperatur
• Überlast.
Zusätzlich zeigt die CU 200 die Symbole der Energieversorgungsoptionen an (Pos. 4).

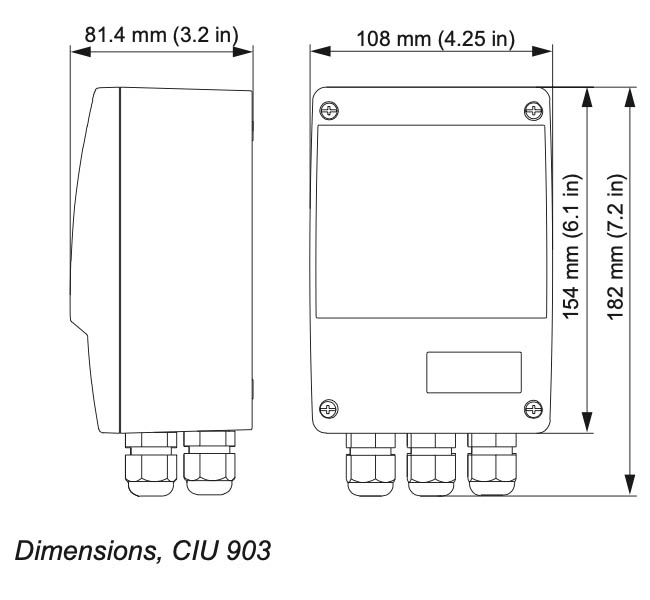

Steuereinheit CIU 903 SQFlex für die Fernüberwachung
Die CIU 903 ist eine kombinierte Überwachungs-, Steuer- und Kommunikationseinheit für den direkten Betrieb mit einer SQFlex-Pumpe. In Kombination mit einem CIM 280 GRM-Modul ermöglicht sie die Fernüberwachung über Grundfos Go. Zudem kann die CIU 903 an einen Start/Stopp-Schalter, einen Niveauschalter oder einen Impuls-Wasserzähler angeschlossen werden.
Die CIU 903 ist für den Betrieb mit allen SQFlex bis 2500 W ausgelegt.
Die Kommunikation zwischen CIU 903 und Pumpe erfolgt über das Stromkabel (Power Line Communication), ohne zusätzliche Kabel zwischen CIU 903 und Pumpe.
Starten, stoppen und setzen Sie die Pumpe mit dem Start/Stopp-Schalter zurück. Die CIU 903 übernimmt die Systemüberwachung und die Alarmanzeige.
Der Pumpenbetrieb lässt sich über folgende Anzeigen überwachen:
• Wassertank voll (Niveauschalter)
• Pumpe in Betrieb.
Die CIU 903 zeigt folgende Alarme an:
• Trockenlauf
• Wartung erforderlich:
• kein Kontakt mit der Pumpe - Überspannungsschutz
• Übertemperatur
• Überlast.
Hinweis: Die CIU 903 ersetzt die CU 200 in der Installation.
