Droogloopbeveiliging
Onderbelasting en vermogensmeting herkennen verlies van hydraulische belasting vóór pompschade.
Grundfos pompreeksenElektronische motorbeveiliging

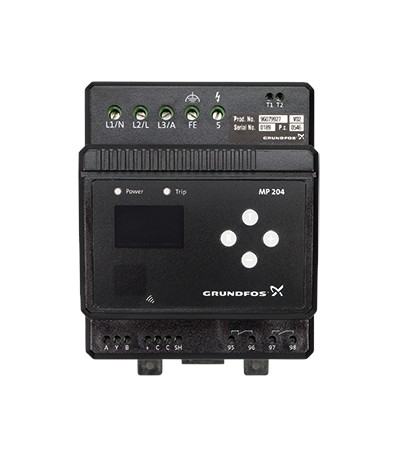

GRUNDFOS MP 204
Eén compacte unit voor beveiliging en bewaking van pompmotoren met vast toerental, van bronpompen tot verticale meertrapsinstallaties.
- Een- + driefasig
- 3-120 A direct
- Product 96079927
Meten, waarschuwen en stoppen vóór schade ontstaat
MP 204 vergelijkt elektrische en thermische waarden continu met waarschuwings- en uitschakelgrenzen. Bij uitschakeling bedient het relais de motorschakelaar.
- MetenTrue-RMS-motorstroom en voedingsspanning
- BewakenTemperatuur, isolatie, fasen en vermogen
- WaarschuwenVroege melding terwijl de motor kan blijven draaien
- UitschakelenDe contactor opent zodra een uitschakelgrens wordt overschreden
Beveiliging die specifiek voor pompen is ontworpen
Over- en onderbelasting
True-RMS-stroommeting beschermt de motor onder wisselende bedrijfsomstandigheden.
Fasebewaking
Detecteert fase-uitval, verkeerde fasevolgorde en stroomonbalans in driefasige systemen.
Spanningsbeveiliging
Bewaakt over- en onderspanning, ook bij lange kabels of transformatoren.
Motortemperatuur
Werkt afhankelijk van de motor met Tempcon, Pt100/Pt1000 en PTC of thermoschakelaar.
Bedrijfsgegevens
Arbeidsfactor, energie, harmonischen, bedrijfsuren, starts, waarschuwingen en trips ondersteunen preventief onderhoud.
MP 204
Belangrijkste elektrische en installatiegegevens
- Nominale spanning
- 1/3 x 100-480 V
- Voedingsfrequentie
- 50 / 60 Hz
- Directe nominale stroom
- 3-120 A
- Met externe stroomtransformatoren
- tot 999 A
- Omgevingstemperatuur
- -20 tot +60 °C
- Beschermingsgraad
- IP20
- Maximale ingangszekering
- 160 A
- Eigen verbruik
- max. 5 W
- Uitschakelklassen
- IEC 1-45 / Grundfos 0,1-30 s
Gebruik MP 204 niet samen met een frequentieregelaar. Pas bij systemen met variabel toerental en CUE, RSI of een andere VFD de beveiligingsarchitectuur toe die voor de regelaar en motor is voorgeschreven.
De logische aanvulling op SP- en CR-systemen
SP bronpompen
Dompelpompen voor watervoorziening en irrigatie met Tempcon-compatibele motoropties.
SP-reeks
Verticale CR meertraps pompen
Drukverhoging, transfer en industriële watertoepassingen met vast toerental.
CR-reeks
Andere pompmotoren
NB/NK, TP, BM en andere geschikte een- of driefasige asynchrone motoren.
ProductselectieIdentificatiegegevens
| Gegeven | Waarde |
|---|---|
| Productnaam | MP 204 |
| Productnummer | 96079927 |
| EAN | 5700395922240 |
| Certificeringen | UL, IEC, EN, CE |
| Relais | 400 VAC, 2 A, AC15 / 24 VDC, 2 A, DC13, L/R=40 ms |
| Nettogewicht | 0,9 kg |
| Land van oorsprong | EE - Estland |
| Douanecode | 85363030 |
| Deens VVS-nr. | 388397904 |
| Zweeds RSK-nr. | 6010812 |
Externe stroomtransformatoren
Gebruik voor motorstromen boven het directe bereik van 120 A de juiste set van drie stroomtransformatoren en configureer MP 204 overeenkomstig.
| Verhouding | Max. motorstroom | Productnummer |
|---|---|---|
| 200/5 | 120 A | 96095274 |
| 300/5 | 300 A | 96095275 |
| 500/5 | 500 A | 96095276 |
| 750/5 | 750 A | 96095277 |
| 1000/5 | 1000 A | 96095278 |
Officiële handleidingen en productbrochures
Actuele installatiehandleiding
Installatie, bedrading, instellingen, alarmen en actuele nominale gegevens.
PDF openen

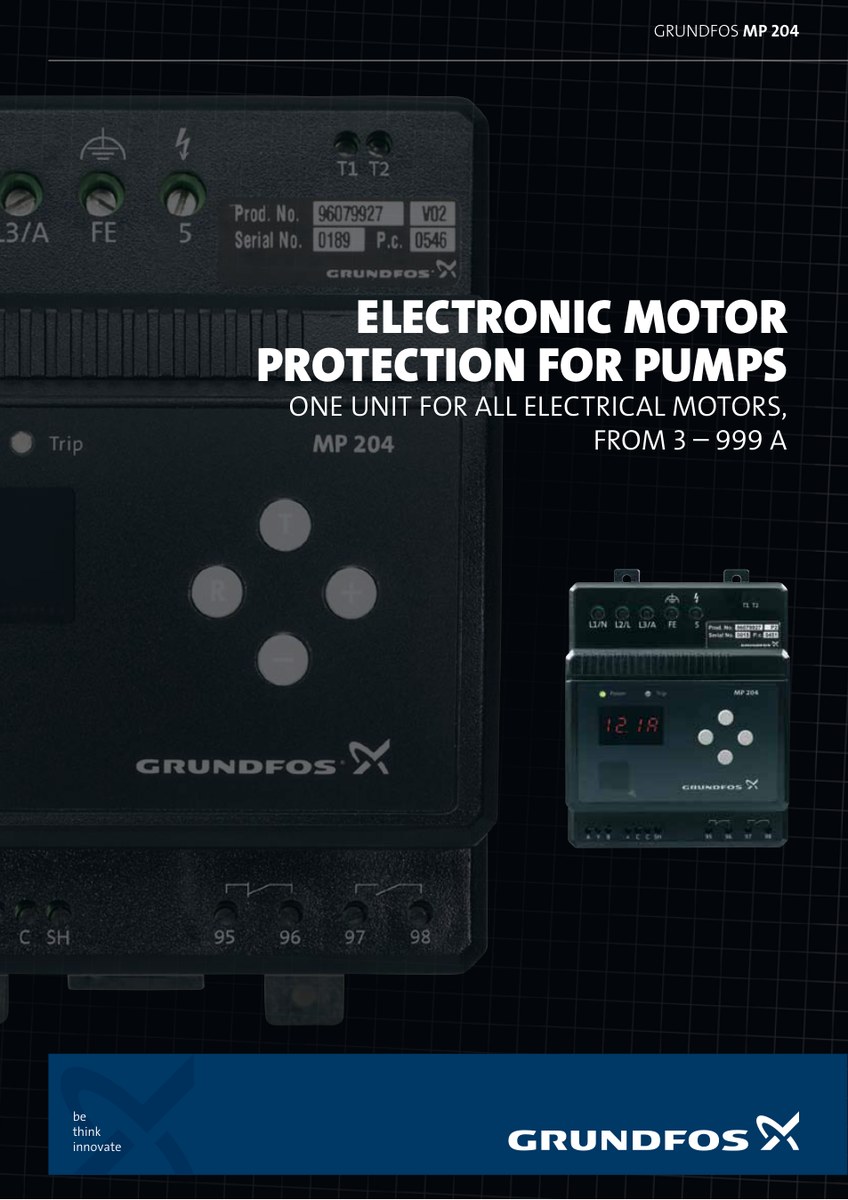

Elektronische motorbeveiliging voor pompen
Grundfos MP 204-brochure met beveiligingsfuncties en systeemoverzicht.
Brochure downloaden

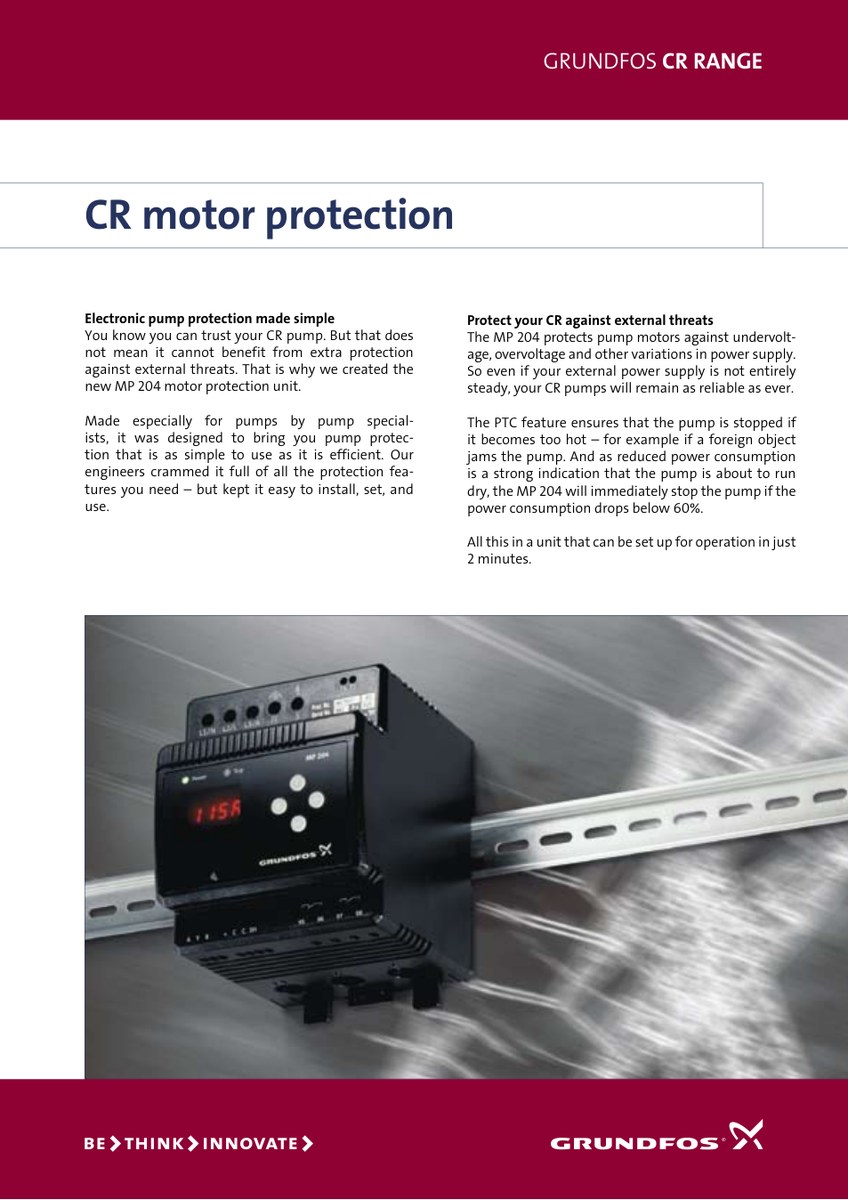

CR-motorbeveiliging
Grundfos-brochure van twee pagina's over MP 204-beveiliging voor CR-pompen.
Brochure downloadenWereldwijde B2B-export
Offerte aanvragenEen MP 204 nodig voor een pompproject?
Stuur het motortypeplaatje, de spanning, startmethode, pompreeks en gewenste bewaking. Wij controleren de configuratie en maken een exportofferte.
Technische bronnen: Grundfos MP 204 installation and operating instructions · Grundfos official data booklet. Identificatiegegevens op 30 augustus 2026 gecontroleerd aan de hand van actuele Grundfos-productgegevens.
