Cómo funciona el bombeo solar de agua
Un sistema de bombeo solar de agua convierte la luz del sol en agua en movimiento: sin entregas de combustible, sin conexión a la red, sin factura eléctrica. Es la forma estándar de llevar agua a explotaciones, ganado, aldeas y lodges situados más allá de la última línea eléctrica. Esta guía explica cómo funciona la tecnología, qué hacen los componentes principales y cómo elegir la arquitectura de sistema adecuada.
De la luz del sol al agua corriente: el principio
Los paneles solares producen corriente continua (CC) en cuanto la luz los alcanza. Esa corriente alimenta un accionamiento de motor, integrado en la propia bomba o instalado como variador solar independiente, que convierte la potencia disponible en la tensión y la frecuencia que el motor de la bomba necesita en cada instante.
La función clave de todo buen accionamiento solar es el seguimiento del punto de máxima potencia (MPPT). La nubosidad, el ángulo del sol y la temperatura de los paneles cambian de un minuto a otro, de modo que el accionamiento vuelve a medir la salida del generador fotovoltaico varias veces por segundo y ajusta en continuo el punto de trabajo de la bomba para captar la máxima potencia disponible. En la práctica, la bomba simplemente acelera al subir el sol, reduce la velocidad al pasar las nubes y se detiene por la noche.
Entra sol, sale agua
Un sistema de bombeo exclusivamente solar no tiene costes de combustible ni factura energética durante toda su vida útil; los costes de explotación se reducen a mantener limpios los paneles. Con una configuración híbrida, el combustible del grupo electrógeno queda como única partida energética, gastada solo cuando el sol no basta.

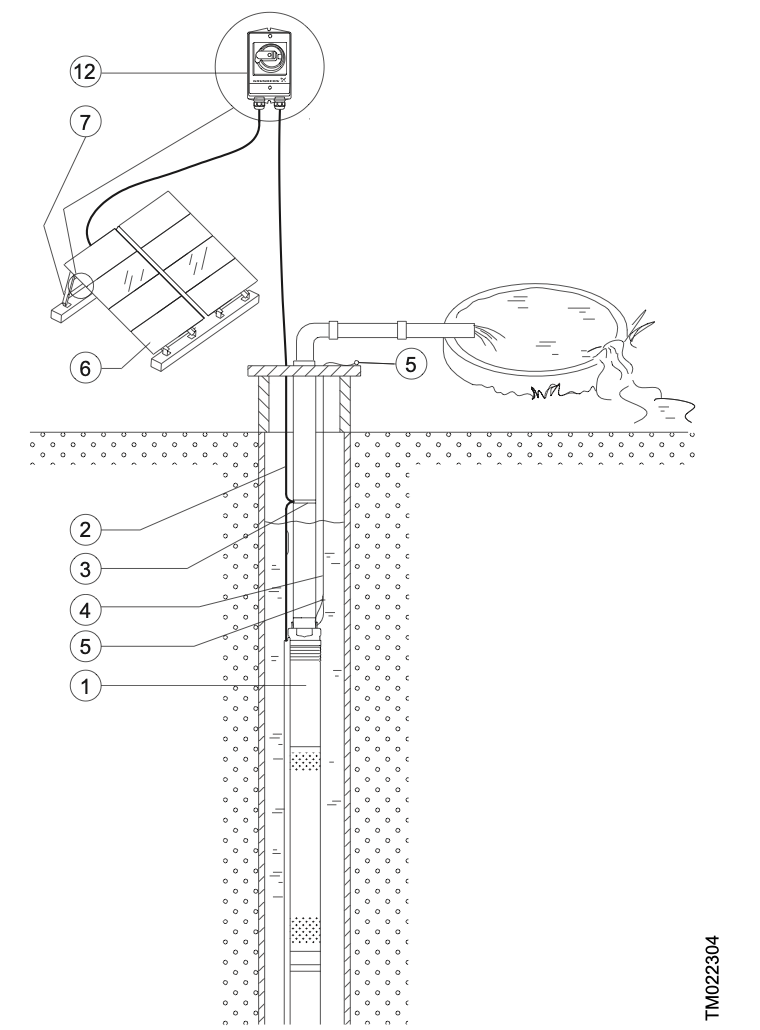

Los bloques de un sistema de bombeo solar
- Generador fotovoltaico y estructura de montaje. Dimensionados según la demanda diaria de agua, la altura manométrica y la irradiación solar local. Las estructuras de inclinación fija son la norma en el suministro de agua.
- Controlador o variador solar. El cerebro del sistema: MPPT, protección del motor y entradas de sistema (interruptor de nivel, presostato, control remoto).
- La bomba. Una bomba sumergible de perforación para aguas subterráneas, o una bomba de superficie para ríos, balsas y depósitos.
- Depósito de almacenamiento. El agua bombeada mientras luce el sol se guarda para la tarde y la primera hora de la mañana, y se distribuye por gravedad o con un pequeño grupo de presión.
- Protecciones. Paro por marcha en seco, protección contra sobrecarga y sobretemperatura, y un interruptor de nivel que detiene la bomba cuando el depósito está lleno.
¿Electrónica integrada o variador solar externo?

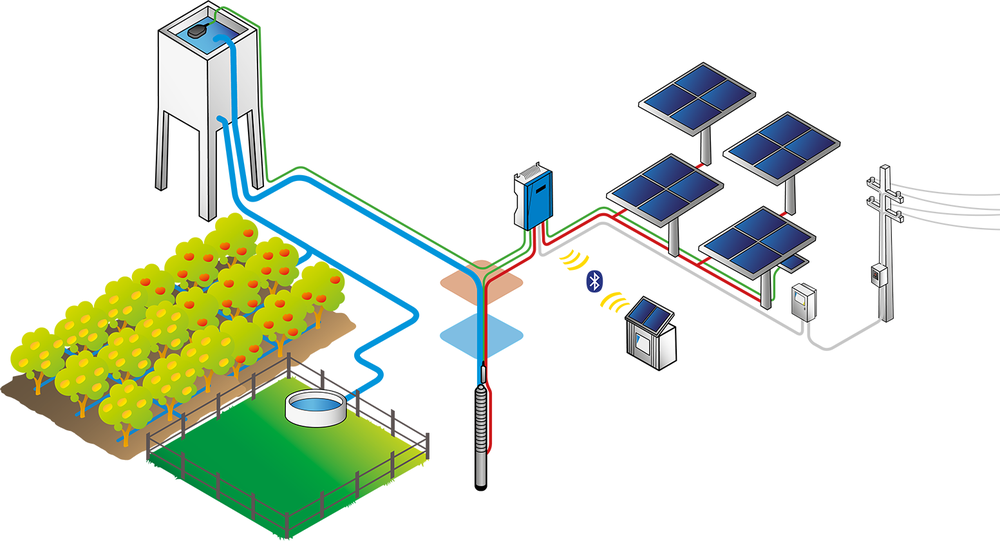

Los sistemas compactos sitúan la electrónica de accionamiento en la propia bomba o en un controlador dedicado junto al generador fotovoltaico. La Grundfos SQFlex es el ejemplo más conocido: su motor de imanes permanentes acepta desde 30 a 300 VDC o 90 a 240 VAC, y su versión de rotor helicoidal sigue entregando agua desde perforaciones profundas incluso con un sol matinal débil. La gama LORENTZ PS2 sigue la misma filosofía con un controlador MPPT separado junto al generador.
El bombeo a gran escala toma el camino opuesto: una bomba trifásica estándar, como una bomba de perforación Grundfos SP o una bomba de superficie multicelular CR, accionada por un variador solar de bombeo externo. El Grundfos RSI cubre de 2,2 a 37 kW en una envolvente IP66 para exterior, y el ABB ACQ80 desempeña el mismo papel en sistemas a medida de mayor tamaño. Así se alimentan los pivotes, los grandes bloques de goteo y las redes de aldea.
Almacene agua, no electricidad

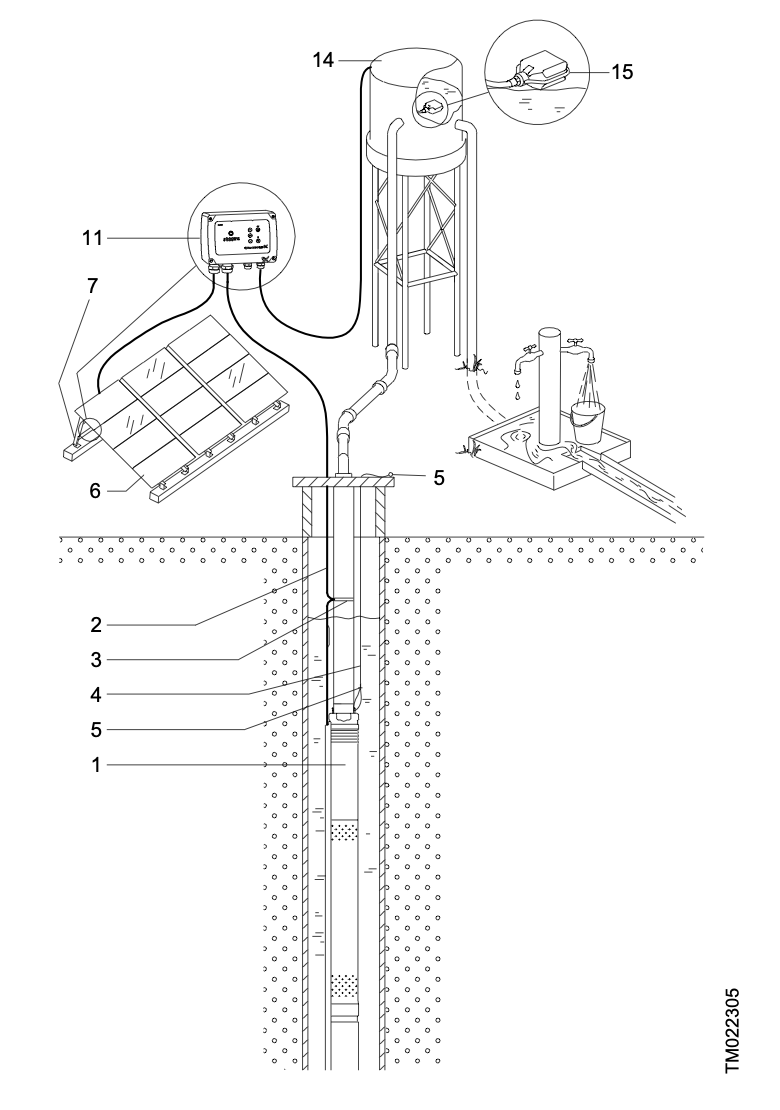

Las baterías rara vez son la respuesta adecuada para el suministro de agua. Un depósito elevado almacena la producción del día por una fracción del coste, no se desgasta nunca y entrega agua toda la noche por gravedad. Un flotador o interruptor de nivel conectado al controlador de la bomba llena el depósito automáticamente siempre que el sol lo permite.
900 W de paneles, 5.000 litros al día
Un ejemplo concreto de lo que eso significa: una sola SQFlex bombeando desde 40 m de profundidad con un generador fotovoltaico de 900 W entrega hasta 5.000 litros diarios de agua segura a un depósito elevado, suficiente para servir a una comunidad de 18.000 personas a través de puntos de agua.
Semanas nubladas, noches y funcionamiento híbrido
Como los accionamientos aceptan tanto CA como CC, un sistema de bombeo solar nunca queda atado al sol. Una caja de conmutación, como la Grundfos IO 101 en los sistemas SQFlex, permite que un grupo electrógeno diésel o de gasolina tome el relevo durante largos periodos nublados o demandas excepcionales, y devuelve luego el control al generador fotovoltaico automáticamente. En los sistemas LORENTZ PS2 el mismo papel lo desempeña el accesorio PowerPack, tratado en nuestra guía del sistema PS2. Donde existe conexión a la red, la misma flexibilidad permite bombear de noche con la energía de la red.
¿Y el mantenimiento?
Un sistema de bombeo solar bien dimensionado es notablemente poco exigente. Los paneles se limpian periódicamente y las protecciones de la bomba hacen el resto: el electrodo de marcha en seco detiene la bomba si baja el nivel de agua, la protección contra sobrecarga reduce la velocidad en lugar de quemar el motor, y las protecciones de sobretemperatura y de tensión gestionan las alimentaciones inestables. No hay combustible que transportar, ni aceite que cambiar, ni equipo de arranque que mantener.
Dónde encaja el bombeo solar
Los mismos bloques sirven para trabajos muy distintos. Elija la guía que corresponde al suyo:
Equipos de bombeo solar de referencia
Grundfos SQFlex
Bomba sumergible solar, hasta 250 m de altura, 30-300 VDC / 90-240 VAC
LORENTZ PS2
Sistemas de bombeo solar con controlador MPPT dedicado, perforación y superficie
Grundfos RSI
Variador solar de 2,2 a 37 kW, IP66, para bombas SP y CR
Preguntas frecuentes
¿Funciona una bomba solar en días nublados?
Sí, con caudal reducido. El accionamiento MPPT capta toda la potencia que produce el generador fotovoltaico, de modo que la bomba sigue funcionando más despacio bajo las nubes. Las bombas de rotor helicoidal como la SQFlex son especialmente buenas entregando agua desde perforaciones profundas con una insolación mínima. Para largos periodos nublados, un depósito de almacenamiento y una conmutación opcional a grupo electrógeno cubren la demanda.
¿Necesito baterías para una bomba de agua solar?
Normalmente no. Almacenar agua en un depósito elevado es más barato y más fiable que almacenar electricidad en baterías. El depósito alimenta por gravedad grifos, bebederos o líneas de goteo durante la noche. Las baterías siguen siendo una opción para casos concretos, y los sistemas SQFlex aceptan alimentación por baterías de 30 a 300 VDC.
¿Qué tamaño de generador fotovoltaico necesita mi bomba?
Depende de tres datos: la altura manométrica total, la demanda diaria de agua y la irradiación solar de su ubicación. Lea nuestra guía de dimensionado de bombas solares, o envíenos los datos de su perforación y dimensionaremos el sistema completo de forma gratuita.
¿Puede funcionar de noche un sistema de bombeo solar?
La bomba en sí se detiene sin luz solar, pero el sistema sigue suministrando agua desde el depósito por gravedad. Donde el bombeo nocturno es realmente necesario, los accionamientos compatibles CA/CC aceptan un grupo electrógeno o la red a través de una caja de conmutación.
