Soluciones solares de agua Grundfos: la guía del sistema
Grundfos construye sistemas de suministro de agua fuera de red desde 1980, y su gama solar es un ecosistema más que una lista de bombas: sumergibles SQFlex con sus unidades de control para aldeas, explotaciones y lodges, y bombas SP o CR accionadas por el variador solar RSI para la demanda a gran escala. Esta guía cartografía el sistema completo para que pueda nombrar exactamente los componentes que necesita su proyecto. SINES Export suministra la gama completa al por mayor, en todo el mundo.
La plataforma SQFlex

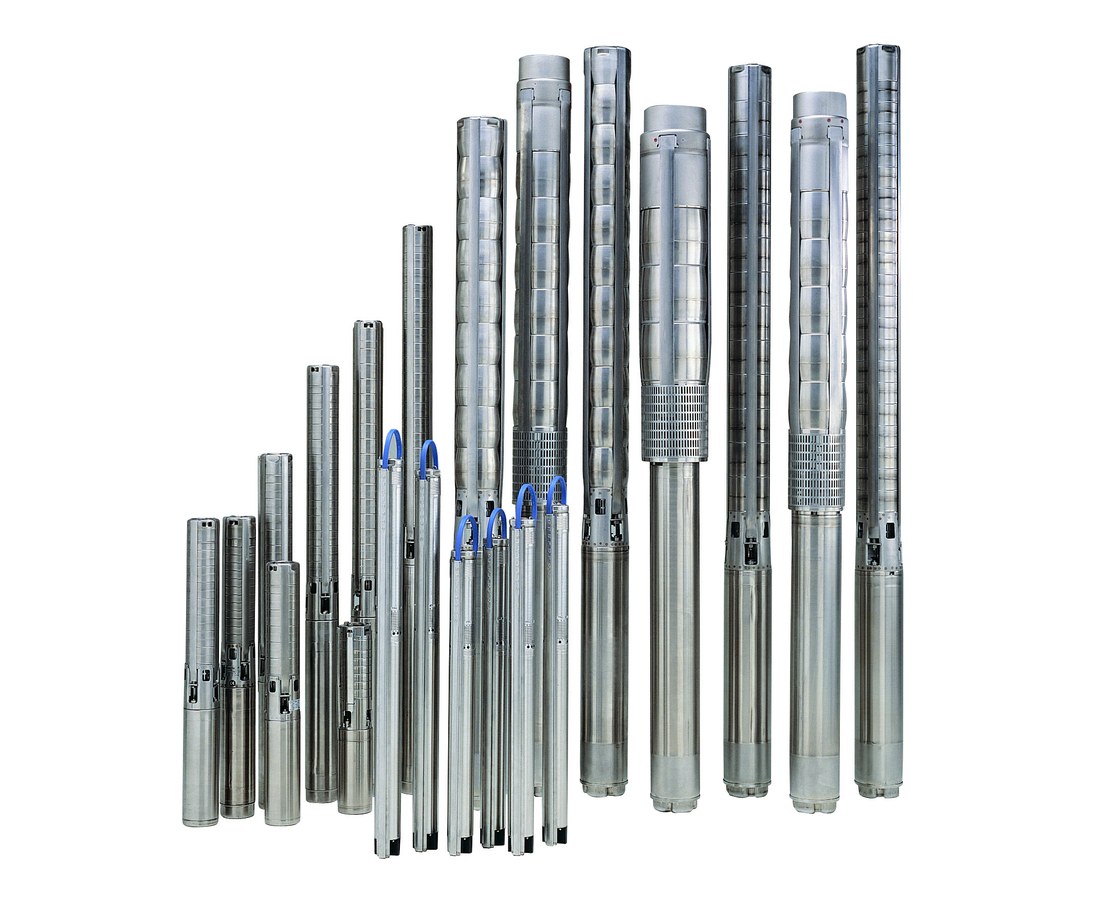

SQFlex es un sistema completo de suministro de agua construido en torno a la bomba sumergible SQF. La gama combina dos tecnologías hidráulicas sobre el mismo motor: bombas de rotor helicoidal para alturas elevadas y caudales pequeños, el perfil clásico de perforación profunda, y bombas centrífugas (3" y 4") para caudales mayores a alturas menores. En el conjunto de la gama, la envolvente de prestaciones alcanza aproximadamente 250 m de altura y hasta 18 m³/h de caudal, lo que cubre aldeas, escuelas, explotaciones, reservas de fauna e instalaciones flotantes en balsas y lagos.
Cada bomba SQF está disponible en dos calidades de acero inoxidable: la versión estándar en AISI 304 y la versión N en AISI 316 para aguas agresivas o salobres. La bomba se entrega como unidad completa con su cable, el electrodo de nivel de agua y el protector de cable.
Un motor, cualquier fuente de energía
El motor de imanes permanentes MSF 3 es el corazón del sistema. Su electrónica integrada acepta desde 30 a 300 VDC (generadores fotovoltaicos, baterías) hasta 90 a 240 VAC (grupo electrógeno, red), sin polaridad de cableado que respetar y sin caja de arranque externa. La electrónica lleva la inteligencia del sistema:
- MPPT: con alimentación en CC, el punto de trabajo sigue en continuo la potencia máxima del generador fotovoltaico.
- Protección contra marcha en seco: un electrodo de nivel de agua en el cable detiene la bomba cuando el nivel lo alcanza y la rearranca cinco minutos después de que el pozo se recupere.
- Protección contra sobrecarga y sobretemperatura: el motor reduce la velocidad ante una carga excesiva en lugar de quemarse, y se detiene por encima de 85 °C para rearrancar a 75 °C.
- Protección de tensión: una tensión fuera de rango detiene la bomba; el retorno a una alimentación normal la rearranca. Se soportan transitorios de hasta 6 kV, con protección externa contra rayos recomendada en zonas de alta actividad de tormentas.
Combinaciones de sistema
La misma bomba construye siete arquitecturas de sistema documentadas. Los componentes de control deciden lo que el sistema puede hacer:
| Sistema | Componentes de control | Qué aporta |
|---|---|---|
| SQFlex Solar | Caja de interruptor IO 50 | El sistema más sencillo: generador fotovoltaico, interruptor, bomba |
| Solar + control de depósito | CU 202 + interruptor de nivel | Se detiene cuando el depósito está lleno; estado y alarmas en pantalla |
| Solar + grupo electrógeno de apoyo | IO 101 (o IO 101 B para el motor de 2,5 kW) | Conmutación automática a un grupo diésel o de gasolina |
| Solar + baterías | Regulador de carga + CU 202 | Funcionamiento con baterías de 30 a 300 VDC |
| SQFlex Wind | Aerogenerador + CU 202 | Energía eólica donde el recurso lo permite |
| SQFlex Combi | Solar + eólica + CU 202 | Ambas fuentes en una misma bomba |
| Solar + control de presión | CU 202 + calderín y presostato | Pequeña red a presión en lugar de un depósito abierto |
Las unidades de control en dos frases cada una
- IO 50: la caja de interruptor on/off de los sistemas solares. Desconecta el generador fotovoltaico de la bomba para el mantenimiento o cuando no se necesita agua.
- CU 202: la unidad de estado, control y comunicación. Dialoga con la bomba a través del propio cable de alimentación, sin hilos adicionales en la perforación, conecta el interruptor de nivel y muestra el funcionamiento, la potencia de entrada y las alarmas (marcha en seco, sobretensión, sobretemperatura, sobrecarga).
- IO 101 / IO 101 B: las cajas de conmutación de los sistemas híbridos, que alternan la bomba entre el generador fotovoltaico y un grupo electrógeno de apoyo. La versión B cubre el motor de 2,5 kW.
Conozca su agua antes de pedir
Las bombas SQF están concebidas para líquidos limpios, poco viscosos y no agresivos, y los límites documentados importan para la vida de la bomba:
| Parámetro | Límite |
|---|---|
| Contenido de arena | 50 g/m³ máximo; por encima, la vida de la bomba se acorta considerablemente |
| pH | 5 a 9 |
| Temperatura | 0 a 40 °C |
| Cloruros, estándar AISI 304 | hasta 300 ppm (hasta 40 °C) |
| Cloruros, versión N AISI 316 | hasta 500 ppm; ánodos de zinc como protección adicional más allá |
Los accesorios completan la instalación: cables solares, cable sumergible de bajada con kits de empalme KM, sujetacables y cable fiador, camisas de refrigeración para pozos de gran diámetro y ánodos de zinc para aguas agresivas. Todos figuran en el dimensionado que le devolvemos.
Más allá de SQFlex: bombas SP y variador RSI
Cuando una red de aldea o un proyecto de riego supera la envolvente SQFlex, cambia la arquitectura, no el proveedor. Una sumergible Grundfos SP trifásica estándar, la incansable toda inoxidable del bombeo en perforación, o una bomba de superficie multicelular CR asume el servicio hidráulico. El Renewable Solar Inverter (RSI) la acciona desde el generador fotovoltaico: 2,2 a 37 kW, IP66 para montaje a la intemperie, MPPT avanzado que sigue la temperatura y las condiciones de los paneles, y un asistente de configuración preconfigurado para los motores sumergibles Grundfos MS. CC desde el generador fotovoltaico o CA trifásica desde un grupo electrógeno o la red, en el mismo equipo.
Esta es la arquitectura detrás de los pivotes centrales solares, las grandes estaciones de goteo y el abastecimiento de agua municipal, y se adapta a perforaciones SP existentes sin tocar la bomba. Nuestras guías de riego a presión y de sustitución del diésel cubren los casos de uso.
Probado sobre el terreno
En Terdjun, Indonesia, una SQFlex que eleva desde 40 m con un generador fotovoltaico de 900 W entrega hasta 5.000 litros al día a un depósito elevado y sirve a una comunidad de 18.000 personas a través de puntos de agua. En el monte Elgon, Uganda, dos SQFlex en pozos alimentados por manantial pusieron fin a la caminata diaria cuesta arriba hasta una cascada para pequeños productores de café; la instalación es propiedad de la comunidad y se explota localmente.
Pedir la referencia correcta
Las claves de tipo SQF se leen con naturalidad una vez descifradas: en SQF 5A-7, la primera cifra es el caudal nominal en m³/h y la segunda el número de etapas; los modelos de rotor helicoidal como SQF 1.2-2 siguen la misma lógica, y el sufijo N selecciona la variante en inoxidable 316. En la práctica no necesita descifrar nada: envíenos la altura, la demanda diaria y la ubicación, y nuestro equipo le devuelve la bomba exacta, la unidad de control, el generador fotovoltaico y los accesorios de la gama Grundfos vigente. La documentación completa está disponible en nuestra página de producto SQFlex, incluido el cuaderno de datos oficial.
La gama solar Grundfos en SINES Export
Grundfos SQFlex
La plataforma solar de suministro de agua, 18 modelos, ambas hidráulicas
Grundfos SP
Sumergibles de acero inoxidable para perforaciones a gran escala
Grundfos RSI
Variador solar de 2,2 a 37 kW, IP66, asistente para motores MS
Preguntas frecuentes
¿SQF de rotor helicoidal o centrífuga: cuál elegir?
La profundidad decide. Los modelos de rotor helicoidal dominan el servicio de perforación profunda y caudal bajo y siguen entregando con luz débil; los centrífugos mueven volúmenes mayores a alturas moderadas. El dimensionado sitúa automáticamente su punto de trabajo en la curva correcta.
¿Qué unidad de control necesita mi sistema?
IO 50 si solo necesita desconectar manualmente el generador fotovoltaico. CU 202 en cuanto un depósito y un interruptor de nivel entran en el diseño, o cuando quiere estado y alarmas. IO 101 cuando un grupo electrógeno de apoyo debe tomar el relevo automáticamente, IO 101 B para el motor de 2,5 kW.
¿Puede SQFlex funcionar desde un grupo electrógeno o la red?
Sí. El motor acepta directamente 90 a 240 VAC, y los sistemas híbridos alternan entre generador fotovoltaico y grupo electrógeno mediante el IO 101. La alimentación por baterías de 30 a 300 VDC también está soportada con un regulador de carga.
¿Es SINES Export un distribuidor oficial Grundfos?
Sí. Distribuimos la gama Grundfos al por mayor para la exportación, con la documentación oficial, las generaciones de producto vigentes y la garantía del fabricante. Consulte nuestra página de distribuidor Grundfos.
